Ячейка КРУ К-26
Комплектное распределительное устройство Аналог КРУ СЭЩ
01. Назначение
Комплектное распределительное устройство КРУ К-26М предназначено для приема и распределения электрической энергии трехфазного переменного тока частотой 50 Гц напряжением б и 10 кВ и используется в распределительных устройствах собственных нужд электростанций электрических подстанций энергосистем и промышленных предприятий, а также на объектах энергоснабжения ответственных потребителей сельского хозяйства.
03. Структура условного обозначения
Комплектное распределительное устройство
КРУ типа К-XXVI
Модернизированное
Номинальное ток отключения выключателя, кА
Климатическое исполнение и категории размещения по ГОСТ 15150 и ГОСТ 15543.1
Устройство К-26М с вакуумным выключателем номинальным током 1600 А, током термической стойкости 20 кА, климатического исполнения У3:
« К-26М-20-У3 ЗСЭА.674551.003 ТУ »
04. Основные параметры
| Наименование параметра | Значение параметра |
|---|---|
| Номинальное напряжение (линейное), кВ | 6; 10 |
| Наибольшее рабочее напряжение (линейное), кВ | 7,2; 12 |
| Номинальный ток главных цепей шкафов КРУ, А | 630; 1000; 1600; 2000; 2500; 3150 |
| Номинальный ток сборных шин, А | 630; 1000; 1600;2000; 2500; 3150 |
| Номинальный ток отключения выключателя, встроенного в КРУ, кА | 20; 31,5; 40 |
| Номинальный ток термической стойкости, * кА | 20; 31,5; 40 |
| * время протекания тока термической для заземляющих ножей - 1 с / стойкости для главных цепей - 3 с | |
| Номинальный ток электродинамической стойкости главных цепей шкафов КРУ, кА | 51; 81 |
| Номинальное напряжение вспомогательных цепей, В | |
| - постоянного тока | 110; 220 |
| - переменного тока | 220 |
| Ток холостого хода, отключаемый разъемными контактными соединениями главной цепи с номинальным напряжением 10 кВ, А | 0,8 |
05. Классификация исполнений шкафов КРУ
| Наименование показателей | Исполнение |
|---|---|
| Уровень изоляции по ГОСТ 1516.1-76 | Нормальная |
| Вид изоляции | Воздушная |
| Наличие изоляции токоведущих частей | С неизолированными шинами |
| Наличие выкатных элементов | С выкатными элементами Без выкатных элементов |
| Условие обслуживания | Одностороннее |
| Степень защиты по ГОСТ 14254-80 | Защищенное исполнение IР20 при закрытых дверях |
| Вид основных шкафов в зависимости от встраиваемой аппаратуры и присоединений | - с выключателями высокого напряжения; - с разъемными контактными соединениями; - с разрядниками; - с трансформаторами напряжения; - с кабельными сборками; - c шинными вводами и перемычками; - с силовыми трансформаторами; - с трансформаторами напряжения и разрядниками; - с силовыми предохранителями. |
Шкафы КРУ выполняются по типовым схемам главных цепей и по типовым заводским схемам вспомогательных цепей, разработанным на основания согласованных с заводом типовых заданий.
06. Условия эксплуатации
В части воздействия климатических факторов внешней среды, КРУ соответствует исполнению «У», категории «3» ГОСТ 15150-69 и ГОСТ15543-70, но для работы с нижним значением температуры окружающего воздуха минус 25°С.
Комплектное распределительное устройство К-26М не предназначено для работы:
- в помещениях, опасных в отношении пожара или взрыва;
- в условиях действия газов, паров и химических отложений, вредных для изоляции;
- в условиях действия газов, насыщенных токопроводящей пылью.

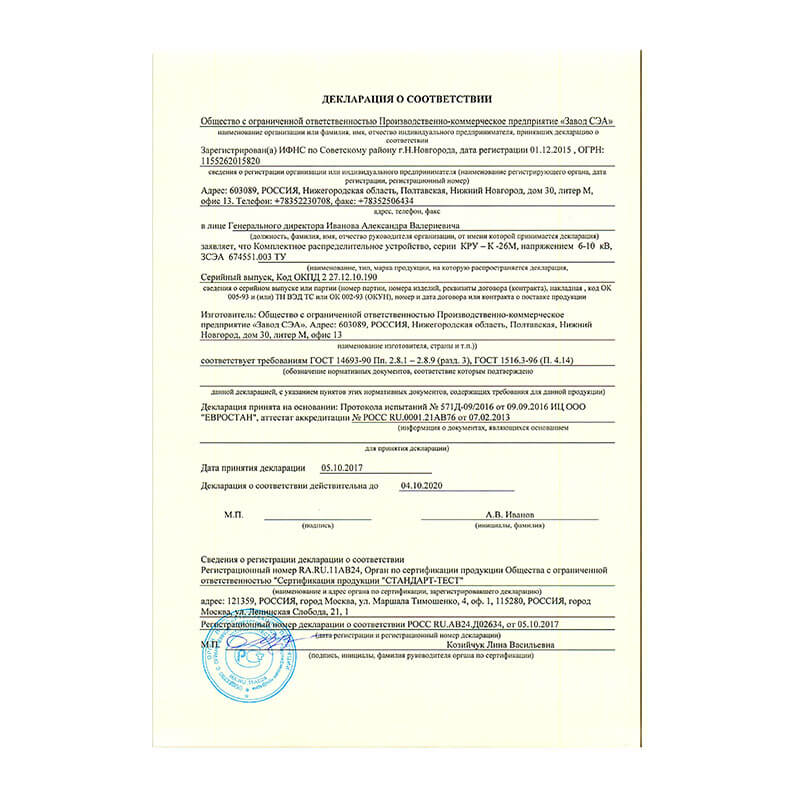

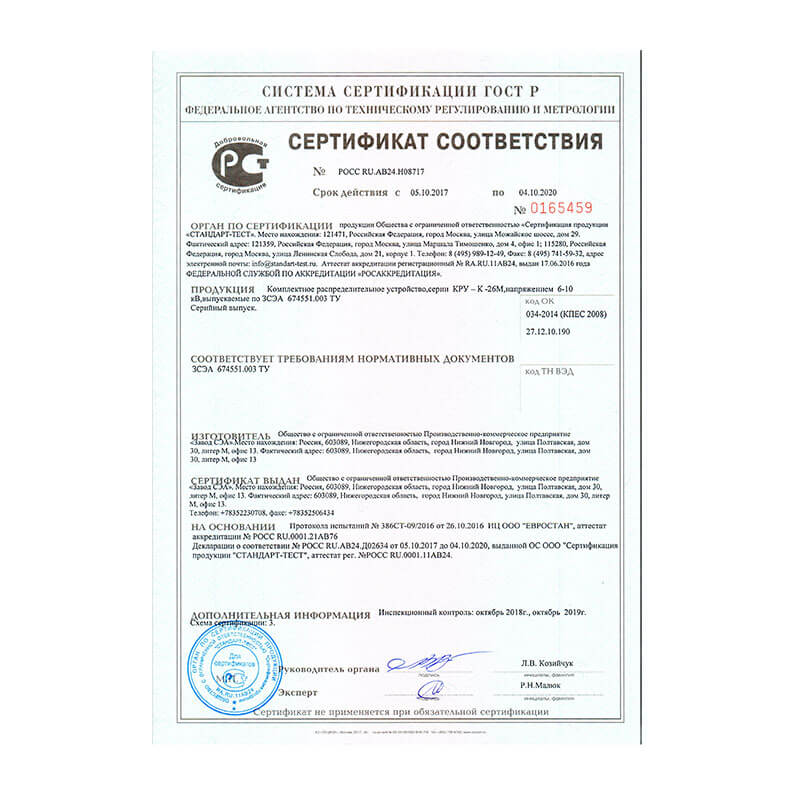

Комплектное распределительное устройство К-26М соответствует требованиям ГОСТ 14693-90 и ЗСЭА.674551.003 ТУ.
07. Меры безопасности
- Погрузочно-разгрузочные и монтажные работы со шкафами КРУ должны производиться с соблюдением общих правил техники безопасности в соответствии с ГОСТ 12.3.009-76.
- Во избежание поражения электрическим током при монтаже шкафов КРУ, шкафы КРУ и шины на время сварочных работ должны быть заземлены на общий контур заземления.
Закладные швеллеры должны быть надежно заземлены.
При монтаже силовых разделок силовых и контрольных кабелей следует руководствоваться соответствующими инструкциями.
- При эксплуатации шкафов КРУ должны соблюдаться «Правила техники безопасности при эксплуатации электрических станций и подстанций», а также требования ГОСТ 12.3.019-80.
- Для обслуживания и эксплуатации КРУ допускается специально обученный технический персонал, прошедший инструктаж, имеющий соответствующую группу по технике безопасности, четко представляющий назначение и взаимодействие шкафов КРУ и изучавший настоящее техническое описание и инструкцию по эксплуатации.
- Запрещается без снятия напряжения с шин и их заземления проникать в высоковольтные отсеки шкафов КРУ и производить какие-либо работы.
- Перед включением заземляющего разъединителя необходимо открыть соответствующие шторки и убедиться в отсутствии напряжения на токов едущих частях с помощью указателя напряжения.
- Работы в кабельном отсеке разрешается производить при отсутствии напряжения на шинных разъемных контактах, включенном заземляющем разъединителе и при запертых на навесной замок верхних шторках.
- Работы на оборудовании, расположенном на выкатном элементе, производить только в ремонтном положении. Работы в отсеке выкатного элемента производить только при запертых на навесной замок шторках.
- Запрещается выкатывать выкатной элемент с силовыми предохранителями из рабочего положения под нагрузкой.
- Запрещается снимать фасадный лист выключателя при нахождении выкатного элемента в рабочем положении, а также вкатывать в рабочее положение без фасадного листа.
- Запрещается разъединять штепсельный разъем вспомогательных цепей в рабочем положении выкатного элемента.
08. Правила хранения и транспортировки
Шкафы КРУ должны храниться в упакованном виде в закрытых помещениях или под навесом, защищающих их от воздействия атмосферных осадков. Шкафы КРУ должны распаковываться в помещении распределительного устройства непосредственно перед началом монтажа.
Срок хранения до переконсервации - не более одного года.
Переконсервацию контактных поверхностей, трущихся частей механизмов, поверхностей наружных деталей, имеющих гальваническое покрытие производить смазкой ЦИАТИМ-221 или другими смазками.
09. Техническое обслуживание и ремонт
Техническое обслуживание и ремонт шкафов КРУ должны производиться в сроки, указанные в действующих:
- «Правилах технической эксплуатации электрических станций и сетей»;
- «Правилах технической эксплуатации электроустановок потребителей».
А также в зависимости от условий эксплуатации, когда шкафы подвергаются дополнительным осмотрам.
Техническое обслуживание, содержащее операции по поддержанию работоспособности шкафов в течение срока его службы, включает:
- осмотры шкафов по графику, определяемому местными условиями, но не реже 1 раза в месяц;
- мелкий ремонт аппаратуры и оборудования, не требующий снятия напряжения и осуществляемый во время перерывов в работе питающихся от шкафов КРУ потребителей электроэнергии;
- отключение оборудования в аварийных ситуациях в соответствии с требованиями ПТЭ и в порядке, предусмотренном местными инструкциями.
Во время осмотров необходимо обращать внимание на:
- состояние изоляции (запыленность, состояние армировки, отсутствие видимых дефектов);
- состояние сети освещения и заземления;
- уровень масла в цилиндрах выключателей, отсутствие течи масла у выключателей и маслонаполненных трансформаторов;
- состояние (плотность затяжки) болтовых контактных соединений главных сетей;
- состояние (плотность затяжки) рядов клеммных режимов, переходов вспомогательных цепей на дверь релейного шкафа, гибких связей, штепсельных разъемов, реле и приборов электрического монтажа;
- действие кнопок местного управления выключателей, находящихся в испытательном положении.
При текущем ремонте необходимо устранить дефекты, обнаруженные при техническом обслуживании и во время ремонта.
После текущего ремонта произвести испытания встроенного в шкафы КРУ оборудования в соответствии с нормами.
Капитальный ремонт, выполняемый для восстановления исправности и полного или близкого к полному восстановлению ресурса шкафов с заменой или восстановлением любых его частей, впервые проводится через 4 года эксплуатации. По результатам эксплуатации этот срок может быть увеличен.
При капитальном ремонте необходимо устранить дефекты с учетом требований, а также заменить изношенные части механизмов, поврежденные контакты главных цепей, поврежденные изоляторы, восстановить лакокрасочные покрытия на поврежденных участках шкафов.
Капитальный ремонт встроенного в шкафы оборудования производится с учетом требований, наложенных в инструкциях заводов-изготовителей этого оборудования.
После проведения капитального ремонта шкафов необходимо провести, следующие испытания:
- Измерение сопротивления изоляции главных и вспомогательных цепей:
- испытание повышенным напряжением промышленной частоты изоляции шкафов и его вспомогательных цепей;
- измерение сопротивления постоянному току;
- измерение силы нажатия ламелей подвижных контактов главной цепи;
- проверка блокировок;
- провести испытания встроенного в шкафы оборудования в соответствии с нормами.
Заключение пригодности шкафов КРУ к эксплуатации дается на основании сравнения результатов испытаний с нормами, а также по совокупности результатов всех проведенных испытаний и осмотров.
Проведение всех ремонтов и осмотров оформляйте записями в журнале дефектов с оформлением актов, в которых должны быть указаны перечень выявленных и устраненных дефектов и результаты испытаний.
